본상품구성

:

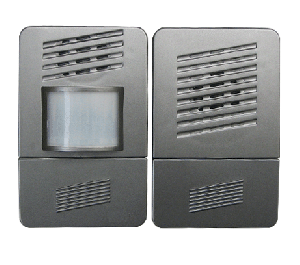

■ 감지장치[센서감지기] + 수신장치 + 감지장치용 거치대 + 아답타 [DC12V/300mA~] - 소출력전파를 사용하는 무선기기로 감지센서는 적외선 열감지 센서를 사용하고 있습니다. ■ 참고 사항 - 본기기는 실내전용 민수용제품으로 실외나 기타 특정지역에서의 사용시에는 별도 보안,유지보수가 필요합니다.

모델명 : ■ 감지장치모델명 : SD-12D  ■ 수신장치모델명 : SN-DO07RX  ■ 감지기용 부속 : 각도조절용 거치대 ■ 아답타 [DC12V/300mA~]

제조원/원산지 : ■ 제조원/원산지 - 제조원  : 한국

■ 상품특징 특장점 : ■ 감지 장치 - 적외선 열 감지 장치로 인체에서 발생하는 적외선열을 감지하여 소정의 무선데이터 코드를 구비한 전파를 송출. - 특정소출력전파 [447.4MHz]를 사용하여 송수신 능력이 뛰어나고 고출력의 전파를 사용하나 별도의 전파사용료가 없으며 내구성 또한 탁월합니다. - 사용환경에 따라 감지각도와 감지거리에 차이가 있으나 실내에서의 감지능력은 최상의 조건을 맞춰서 사용하십시요. ■ 수신 장치 - 전원관리용 스위치 장착 - 수신장치의 특성에 맞는 안정회로 설계. - 내부 안테나를 통한 최적이 수신상태 유지. - 수신모듈의 특성상 아답타사용을 권장합니다. 건전지를 사용하실수 있으나 지속시간[36시간미만]이 매우 짧고 수신능력이 떨어집니다.

동작 개요 : ■ 사용방법  - 제품의 기본동작은 감지장치의 센서감지 후 무선신호 송출, 송출된 신호는 일정거리 상태의 수신장치에 전달되어 수신기에서 소정의 음향이 출력되는 동작을 반복하는 센서 감지장치입니다.  - 제품의 무선송수신거리[감지장치와 수신장치의 유효거리]는 사용자의 환경이나 건전지의 상태에 따라 달라지나 보통 100m를 전후하여 작동가능합니다. 단)육안으로 보이는 거리가 아니고 복층이나 벽이나 장애물을 통과 할 경우 거리는 더 짧아질수 있습니다. 장거리용 고출력제품으로 국내에서 유일한 제품입니다.

설치 방법  : ■ 감지 장치 1. 감지 장치의 사용전원[건전지]을 넣은 후 감지하고자 하는 곳[현관이나 출입문 창문등]의 천장에서 감지하고자하는 목적물을 바라보게 하십시요. - 천장이 높거나 설치가 불편할 경우 측면의 벽에 설치하셔도 됩니다. 단 바닥에서 1.5m이상의 높이에 설치하십시요. 통상 사람 키보다 높게 설치하는 것이 좋습니다. 2. 감지장치가 주변에 진동이나 전자파에 노출되지 않도록 주의하십시요. 사용된 센서의 특성상 전자파나 진동에도 센서가 반응할 수 있습니다. - 온풍기.에어콘.냉장고.핸드폰 및 컴퓨터에서 일정거리 떨어뜨려 설치하십시요. ■ 수신 장치 1. 수신 장치의 사용전원은 아답타사용을 권장합니다. 건전지사용시 건전지의 상태에 따라 수신능력이나 사용지속시간[36시간미만]이 매우 많이 차이가 납니다. 2. 제품의 휴대나 이동이 편리하나 휴대와 이동중 충격이나 파손에 주의하십시요.   - 수신장치는 휴대중일때 보다 일정장소에 고정하여 사용하는 것이 수신능력에나 잔고장이 없습니다.

■ 사용/보관 사용 및 보관방법 : ■ 직사광선이나 습기나 철구조물을 피해 설치하십시요. ■ 사용건전지의 상태에 따라 제품의 동작이 차이가 많습니다.   - 알카라인 건전지 사용권장.[유통기한을 확인하십시요.]

제 원 표	음향장치/수신기 [본체]	감지장치/송신장치
규  격	SN-DO07RX	SD-12D
인증 번호	R-LARN-00-0069 (정통부 형식 승인)
사이즈[mm]	70*110*30 (가로*세로*높이)	70*110*30 (가로*세로*높이) [센서창높이별도]
감지 거리		약 3~5 m [사용환경에 따라 유동적임]
감지 각도		좌·우 약45° 상·하 약15°
전  원	아답타사용 권장 DC12V[300mA] 9V소형건전지사용가능	DC9V
표시 유형	음향출력	무선ID코드송출
감지 방법	인체 열감지 센서 동작에 의한 무선신호 출력/수신 음향동작.
출력 유형	딩동 차임	447.4MHz[특정소출력]
유효 거리	사용환경에 따라 약 20 ~ 200m
본체 사용 건전지의 상태에 따라 송수신 거리와 음향의 크기가 달라질수 있습니다.
